| 加工定制：是 | 品牌：德威尔 | 型号：DW |
| 类型：差压式流量计 | 测量范围：0-50001m3/h | 精度等级：1.5 |
| 公称通径：0-20000mm | 适用介质：气体，液体 | 工作压力：0-30MPa |
| 工作温度：0-260℃ | 规格：DSDDJ | 口径：大口径孔板流量计 |
| 温度：高温高压孔板流量计 |
产品简介：

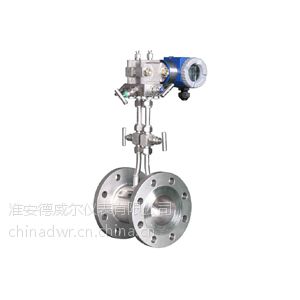

孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可用于测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。该产品将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，***和管理水平的重要工具，在国民经济中占有重要的地位。
产品规格：
1. 公称直径： 15 mm ≤DN≤1200mm 孔板式蒸汽流量计
2. 公称压力：PN≤40MPa
3. 工作温度：-50℃≤t≤550℃
4.量程比：1:10， 1:15
5. 精度：0.5级，1级
主要特点：
1、结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2、采用***与加工
3、应用范围广，全部单相流皆可测量，部分混相流亦可应用。
5、标准型节流装置无须实流校准，即可投用。
6、一体式的孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
7、采用进口单晶硅智能差压传感器
8、高精度，完善的自诊断功能
9、智能孔板流量计其量程可自编程调整。
10、智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
11、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
12、配有多种通讯接口
13、稳定性高
选型方式：
型号 | 说 明 | ||||||||
DWLG | 节流装置（ 孔板流量计 ） | ||||||||
| 代号 | 按其结构特征的两大基本分类 | |||||||
| K | 孔板 | |||||||
| P | 喷嘴等 | |||||||
| 代号 | 公称压力（105Pa） | |||||||
| 2.5 | 2.5 | |||||||
| 10 | 10 | |||||||
| 16 | 16 | |||||||
| 25 | 25 | |||||||
| 64 | 64 | |||||||
| 100 | 100 | |||||||
| 200 | 200 | |||||||
| 代号 | 口径(mm) | |||||||
| 15～1200 | 15～1200mm | |||||||
| 代号,, | 按其结构形式细分 | |||||||
| H | 标准孔板(环室) | |||||||
| Y | 标准孔板(法兰) | |||||||
| K | 标准孔板(钻孔) | |||||||
| I | ISA 1932喷嘴 | |||||||
| L | 长径喷嘴 | |||||||
| W | 文丘利喷嘴 | |||||||
| G | ***文丘利管 | |||||||
| S | 双重孔板 | |||||||
| Q | 圆缺孔板 | |||||||
| Z | 锥形入口孔板 | |||||||
| R | 1/4圆孔板 | |||||||
| P | 偏心孔板 | |||||||
| N | 整体(内藏)孔板 | |||||||
| X | 楔形孔板 | |||||||
| T | 不在上述之列的特殊节流装置 | |||||||
| 代号 | 介质 | |||||||
| 1 | 液体 | |||||||
| 2 | 气体 | |||||||
| 3 | 蒸汽 | |||||||
| 4 | 高温液体 | |||||||
| 代号 | 补偿形式 | |||||||
| N | 不带压力、温度补偿 | |||||||
| P | 带压力补偿输出 | |||||||
| T | 带温度补偿输出 | |||||||
| Q | 带压力、温度补偿输出 | |||||||
| 代号 | 变送器差压量程范围 | |||||||
| 0 | 微差压量程 | |||||||
| 1 | 低差压量程 | |||||||
| 2 | 中差压量程 | |||||||
| 3 | 高差压量程 | |||||||
| 代号 | 是否带现场显示 | |||||||
| W | 节流装置传感器 | |||||||
| X | 智能节流装置(流量计) | |||||||
产品使用与安装:
