| 品牌：德威尔 | 型号：DW-DXMT | 加工定制：是 |
| 测量精度：0.5 | 结构型式：铸铁 | 显示方式：数码管 |
| 外形尺寸：1200*600*60mm | 开孔尺寸：1180*580*55mm | 光源：数码管 |
| 亮度：高亮度液晶显示 | 规格：3-48寸 |
产品简介：

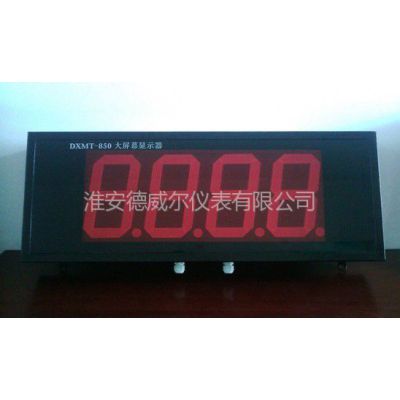

大屏幕显示器采用大规模集成电路、高亮度数码管异地显示当前测量值，醒目、直观、清晰。显示采用动态扫描技术,主显示LED数码管使用进口数码管。具有使用寿命长，功耗低(尺寸小于80W).万能信号输入，量程可以任意设置。可以带标准的MOBUS通讯协议，以便和计算机组态软件通讯。所有的参数设置都采用掌上型无线手操器设置，通讯距离大于50米。
功能参数：
显示精度：0.5%FS分 辨 率：0.001，用户设定。
输入信号：万能输入、任意编程。
显示方式：4位4英寸、5英寸、8英寸、10英寸、12英寸、16英寸、20英寸超高亮LED显示。用户有要求可以定制5位显示。
工作电源：220VAC 50HZ 或 24VDC
显示范围：-1999~9999任意设定。
工作环境：温度0~50℃，相对湿度≤85%，无腐蚀气体，无强烈震动场合
变送输出：隔离变送4-20mA输出
报警功能：多种报警输出
外壳颜色：电脑灰、黑色、用户可以定做***的颜色。
接线方式：右侧航空插头接线。后面接线盒接线。（可选）
外型尺寸：
1.1.8英寸 (外形尺寸250*120*100) 单位数码管尺寸(45*26)，外观颜色：黑色。安装方式：壁挂。镶嵌。
2．2.3英寸 (外形尺寸350*130*100) 单位数码管尺寸(57*33)，外观颜色：黑色。安装方式：壁挂。镶嵌。
3．3英寸 (外形尺寸400*180*100) 单位数码管尺寸(75*42)，
外观颜色：黑色。安装方式：壁挂。镶嵌。
4．4英寸 (外形尺寸530*200*100) 单位数码管尺寸(102*60) 外观颜色：黑色。安装方式：壁挂。镶嵌
5．5英寸 (外形尺寸600*240*100) 单位数码管尺寸(126*69) 外观颜色：黑色。安装方式：壁挂。镶嵌
6．8英寸 (外形尺寸850*315*120) 单位数码管尺寸(200*110) 外观颜色：黑色。安装方式：壁挂。镶嵌
7．10英寸 (外形尺寸900*380*120) 单位数码管尺寸(260*135) 外观颜色：黑色。安装方式：壁挂。镶嵌
8．12英寸 (外形尺寸1200*450*120) 单位数码管尺寸(312*175) 外观颜色：黑色。安装方式：壁挂。镶嵌
9．16英寸 (外形尺寸1300*500*120) 单位数码管尺寸(410*225) 外观颜色：黑色。安装方式：壁挂。镶嵌
10．20英寸 (外形尺寸1450*650*120) 单位数码管尺寸(500*274) 外观颜色：黑色。安装方式：壁挂。镶嵌
显示器原理图
型 谱 | 说 明 | |||||||
DW-201 |
| 数字计数器 | ||||||
外型尺寸 | A |
| 横式160×80×125mm | |||||
A/S |
| 竖式80×160×125mm | ||||||
B |
| 方式96×96×110 mm | ||||||
C |
| 横式96×48×110 mm | ||||||
C/S |
| 竖式48×96×110 mm | ||||||
D |
| 方式72×72×110 mm | ||||||
F |
| 方式48×48×110 mm | ||||||
报警点数 | B□ |
| B0无报警输出；B1-1个继电器输出 | |||||
通讯输出 | P |
| 微型打印机 | |||||
R |
| 串行通讯RS232 | ||||||
S |
| 串行通讯RS485 | ||||||
馈电输出 |
|
| 无馈电输出 | |||||
V12 |
| 带DC12V馈电输出 | ||||||
V24 |
| 带DC24V馈电输出 | ||||||
供电电源 |
| 220VAC供电 | ||||||
W |
| DC24V供电 | ||||||
输入信号 | K |
| 开关量 | |||||
M |
| 电平脉冲 | ||||||
